平面磨床的作業臺縱向運動是將作業臺手動的縱向運動組織轉化為液壓體系

平面磨床液壓體系的作業原理：

      平面磨床的作業臺縱向運動是將作業臺手動的縱向運動組織轉化為液壓體系。其作業臺的來回縱向運動是由安裝在拖板上的液壓缸的液壓桿來回運動而牽引著作業臺來回運動。其運動行程和方向轉化是由安裝在作業臺上的行程擋塊和安裝在拖板上專用閥機械換向控制所決定。

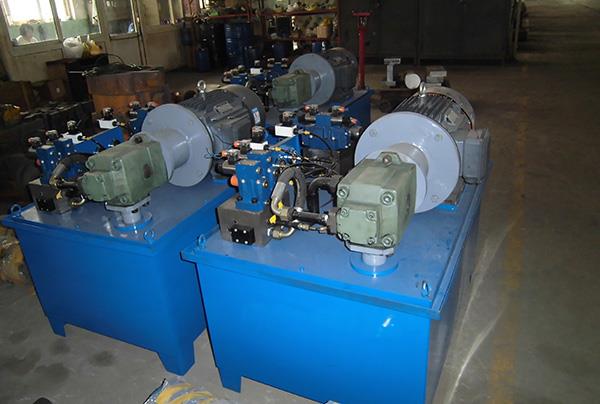

液壓體系設備概況：

        該液壓站體系是一套電機定量泵組組成，泵 *大流量18L/min，電機功率1.5KW，油箱容量80L，泵的作業壓力可達3Mpa，體系壓力由溢油閥調理（運用壓力為2Mpa， *高不得高于3Mpa）。體系主機械閥為磨床專用閥，分兩部分，機械換向控制、節省調速控制。節省調速部分還有卸荷功能，可完成作業臺的啟停。此閥還具有緩沖調理功能。為磨床閥特有。

液壓體系開機前預備

1、主機及油箱均須用水平儀調整水平，并固定好。

2、將電器控制線按要求連接到主控箱，查看各電氣元件接線是否松動，虛焊。

3、將40號抗磨液壓油從油箱的備用口中加入，至油箱上的液位計上限止。油箱加滿油后不得立即開機，需等油箱中的氣泡自然消失，將溢油閥的手柄逆時針放松。
